【實驗?zāi)康摹?br/>    1、通過設計與制作簡單的懸臂梁，學會分析結構是如何承受應力的。
    2、通過技術試驗，分析影響結構強度的因素，并寫出試驗報告。

【實驗要求】
    1、用規定的工具和材料，設計制作一個懸臂梁結構模型，進行承重測試。
    （1）工具及材料清單：
    ①規格為3mm*3mm*1000mm的桐木條10根
    ②熱熔膠槍（帶熱熔膠）
    ③小刀
    ④卷尺

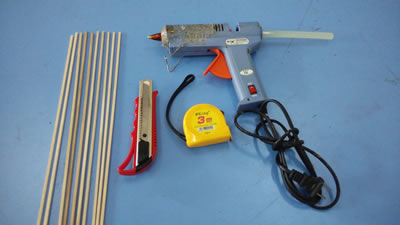

工具與材料

    （2）懸臂梁尺寸規格：長度60cm，寬度8cm，高度8cm，要求模型結構設計制作完整，能配合測試平臺進行測試。

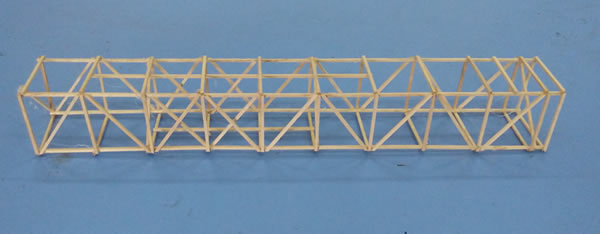

模型樣板參考

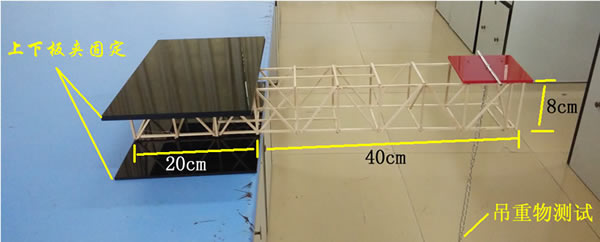

    （3）測試原理：將懸臂梁一段（20cm）用上下兩塊板夾住固定在測試臺上，另一段（40cm）懸空，在其末端的上面壓上一塊邊長10cm的正方形板，板下面吊上重物進行承重測試（見示意圖），直到斷裂（或下降10cm），以承重量大小確定成績。


試驗原理方法

    2、測試平臺：

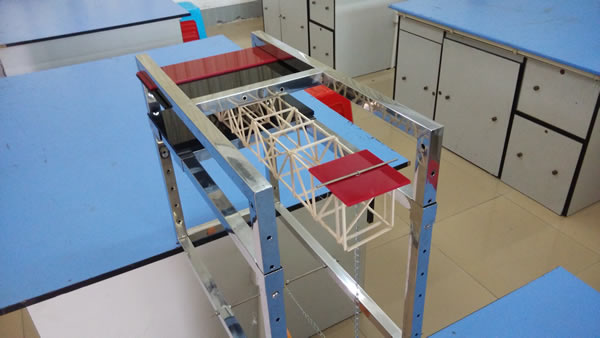

測試平臺

    【實驗收獲與反思】
    1、經歷將結構的基本知識應用于技術實踐的過程，初步掌握結構的基本思想和方法，并能綜合運用所學知識和技能解決一些實際問題，發展創新精神和理論運用于實踐的能力。
    2、經歷觀察、設想、安裝、測試、調試、測量等簡單的技術試驗過程，學會簡單的技術試驗方法，理解技術試驗在技術發明、技術革新中的作用，形成初步的技術試驗?zāi)芰Α?/span>
